Вспомогательное оборудование комплекса МегаМАКС

Роботизированная жидкостная пушка

Роботизированная жидкостная пушка - дистанционно управляемое сопло для размыва нагретым разжижающим агентом под давлением 20 Бар (изб) донных отложений в резервуарах. Пушка вносится в резервуар через люк (диаметром 510 мм) и устанав-ливается внутри на треноге. Угол поворота пушки: в горизонтальной плоскости - (0 - 360 градусов), в вертикальной плоскости - (-10 - + 80 градусов).

В процессе работы окружность резервуара условно разделяется оператором на секторы, которые пушка проходит друг за другом, одновременно совершая колебания в вертикальной плоскости. Управление пушкой производится оператором с пульта, установленного за пределами резервуара.

^ НаверхШламовый Экстрактор

Экстрактор - высокопроизводительное разборное устройство (без дистанционного управления) для компактного сбора и разжижения отложений со дна больших резервуаров. Он представляет собой миниатюрный разборный бульдозер - экскаватор с гидравлическим приводом и винтовым насосом для перекачки отложений, разжиженных с помощью установленных перед входом в насос специальных насадок, на их дальнейшую обработку и фазоразделение.

Экстрактор вносится в резервуар по частям через люк и собирается внутри, что позволяет использовать его в резервуарах, имеющих даже небольшой диаметр люка (510 мм). Трудозатраты на сборку - 2 человеко-часа. Наиболее тяжелая часть механизма весит около 30 кг. Конструкция последней модели Экстрактора позволяет не только производить эффективное (со скоростью до 15 м3/час) удаление тяжелых (слежавшихся за многие годы осадков), но и исключить забивание винтового насоса крупными кусками мусора за счет решетки, установленной на загрузочную воронку шнекового механизма. Оснащение Экстрактора траками вместо колес позволило придать ему большую устойчивость и хорошую перемещаемость без проскальзывания.

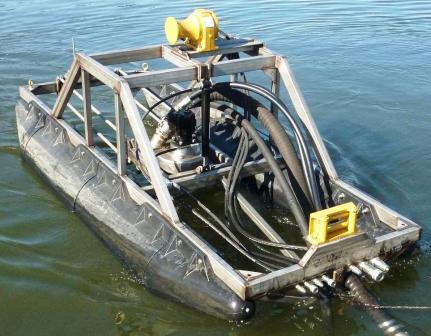

^ НаверхПонтонное устройство для очистки шламонакопителей.

Понтонное устройство предназначено для извлечения нефтешламов из различных шламонакопителей (аварийных амбаров, иловых карт, лагун и т.п.) и их подачи на систему МегаМакс для фазоразделения нефтешламов. Понтонное устройство включает бустерный насос, имеющий регулируемую производительность по откачиваемому нефтешламу (до 75 м3/час), механизм его погружения (подъема) и лебедку. Все указанные элементы – гидроприводные. Насос расположен внутри трубной рамы, в углах которой расположены размывающие сопловые насадки. При необходимости в трубную раму подается горячая вода для размыва тяжелых нефтешламов.

Перемещение устройства по акватории очищаемого шламонакопителя производится с помощью, установленной на нем лебедки. Трос проходит через клюзы (передний и задний). Управление перемещением устройства, глубины погружения бустерного насоса и его производительности осуществляется с пульта, расположенного на берегу.

Для поддержания гидро- и технологических (нефтешламовых и водяных) шлангов над поверхностью откачиваемых нефтешламов применяются боны (входящие в состав оборудования пантона), снабженные каретками для прокладки в них шлангов и их фиксации. Плавучесть бонов обеспечивается заполнением их пенополиуретаном.



^ НаверхБустерный насос

Бустерный насос имеет регулируемую    производительность до 91 м3/час (на перекачке воды) при напоре до 2,4 бар (изб) и предназначен для откачки из емкости разжиженных отложений. Это насос погружного типа с открытым импеллером, работающий от гидропривода и имеющий напорный патрубок Ду = 75 мм. Ориентировочный вес насоса (без гидромотора) - 23 кг. Бустерный насос перемещается операторами вручную по мере окончания очистки отдельных секторов резервуара. Основываясь на опыте работы МегаМАКСа, рекомендуется его оснащать 2 насосами.



^ НаверхШламовый насос

Шламовый насос для перекачки широкого спектра сред от воды до крайне “тяжелых” нефтяных шламов. Погружной насос шнекового типа, работают по принципу полного вытеснения (Positive Displacement Pump). Производительность насоса до 20 м3/час. Давление создаваемое на линии нагнетания – 12 Бар.Насос изготовлен из нержавеющей стали и прочного алюминиевого сплава, не подверженного коррозии при повышенной засоленности и в кислых средах. Насос способен пропускать твердые частицы размером до 30 мм в диаметре. Основное применение шламового насоса при очистке системой МегаМакс шламонакопителей.



^ НаверхРегулируемая орбитальная моющая головка



Регулируемая орбитальная моющая головка со сменными соплами и регулируемой по высоте треногой предназначена для мойки и ополаскивания стенок резервуара после размыва отложений Роботизированной пушкой для сдачи объекта под огневые работы или под смену темных продуктов на светлые.

Комплект специальных технологических и гидроприводных шлангов^ Наверх

Комплект специальных технологических и гидроприводных шлангов предназначен для подключения оборудования комплекса МегаМАКС и взаимодействия различных его компонентов для выполнения технологических задач. МегаМАКС располагается за обвалованием резервуаров на безопасном (до 150 м) расстоянии от них. Технологические шланги (продуктопроводы) могут быть легко опорожнены по окончании очистки очередного резервуара перед демобилизацией системы. Продуктовая линия собирается из шлангов (длина единичного шланга около 9 м), устойчивых к воздействию нефти и нефтепродуктов. Технологические шланги (продуктопроводы) соединяются между собой с помощью быстроразъемного крепления. По окончании очистки резервуара и разборке технологической линии, опорожнение шлангов (продуктопроводов) в процессную емкость производится за счет вакуума, под которым она находится (шланги последовательно разъединяются в приподнятом над землей состоянии с тем, чтобы исключить пролив из них нефтепродукта на землю). Шланги армированы тонкими металлическими нитями, идущими вдоль всего шланга и крепящимися к кольцу быстроразъемного соединения. Это преследует две цели, а именно: прочность шлангов и обеспечение заземления всего продуктопровода.

^ НаверхРучной брандспойт

Ручной брандспойт используется для детальной, зачистки труднодоступ-ных для моющей головки мест стенок и днища резервуара (стыки днища и стенки, стойки плавающих крыш и понтонов, под паровыми нагревательными трубами и т.д.). Брандспойты используются вручную тогда, когда основная автоматическая очистка с помощью пушки и моющих головок произведена. Обычно для выполнения финальной стадии зачистки рекомендуется использовать не более 3 -х брандспойтов.
